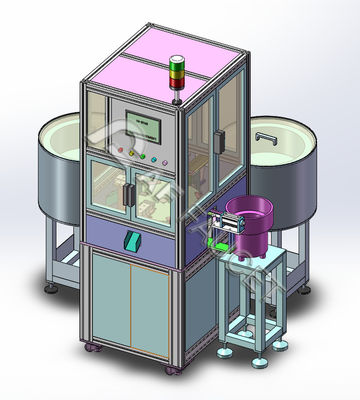

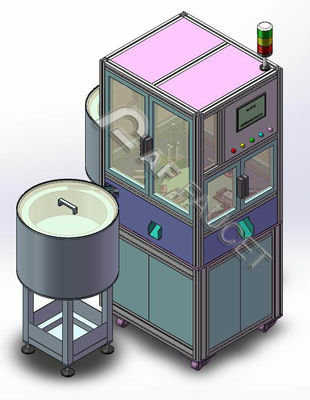

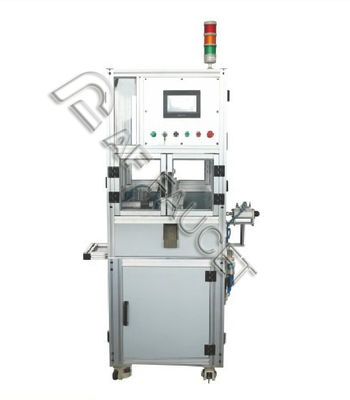

RTAF-CA009-HFHR-Ceramic Faucet Cartridge Handle Rotor Automatically Assemble Machine

Wprowadzenie

Ta wyłącznie zaprojektowana maszyna może montować podstawę, uchwyt i szpilki. Automatyczne wyrównanie i kształtowanie, karmienie, montaż, rozładunek itp. Stabilny i łatwy program HMI do obsługi i sterowania.

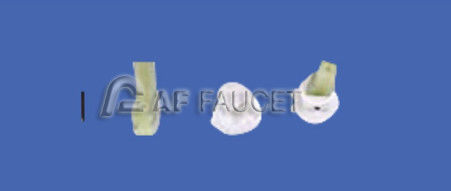

1Ta linia montażowa jest odpowiednia do montażu podstawy, uchwytu i szpilki wkładów ceramicznych o średnicy φ25, φ35 i φ40 mm.

2Stabilny bieg, do 20 godzin bez przerwy.

3Czas cyklu: 2,5 s/jednostka 10000 zestawów/8 h

4Ta linia montażowa jest przyjazna dla środowiska, zielona technologia.

Procedury montażu

1# Zgromadzenie bazy

2# Ręcznik Zgromadzenie

3# Wolne stanowisko

4# Zgromadzenie szpilki

5# Wykrywanie

6# Stacja rozładunku kwalifikowanych produktów

7# Wolne stanowisko

8# Stacja rozładunku produktów nie objętych zakresem

Kluczowe moduły

1. System wyrównania i kształtowania: zawiera płytę magazynową, podstawę, kontroler itp. Wszystkie 3 części są oddzielnie transportowane do wskazanego miejsca przez niezależne płyty karmiące.

2 Układ zasilający: cylinder, konstrukcje mechaniczne itp. Mechanizm zasilający przenosi części do pozycji ostrej jedna po drugiej i przygotowuje je do montażu.

3System przenoszenia: zawiera silnik, sterownik, urządzenie do utrzymania obrabionego przedmiotu, fotoelektryczne ustawienie pozycji i inne części mechaniczne.System wyrównania i kształtowania umieszczał wszystkie produkty w grupach i transportował je za pomocą systemu podawania do obszarów pozycjonowania do montażu.

4System sterowania: PLC + ekran dotykowy

Środowisko pracy

Temperatura środowiska pracy: 0 ≤ 45 °C;

wilgotność: 20 ≤ 90% RH;

Zasilanie: jednofazowe 220VAC, 50Hz, 2KVA

powietrze sprężone: 2 kgf/cm, tolerancja: ±10%;

Obszar instalacji: 1400mmX1400mmX1900mm

Brak silnej strefy magnetycznej i brak szkodliwych gazów w warsztacie

Zapewniamy dostosowane linie zgodnie z produktami klienta, przepustowością produkcji i planem układu warsztatu, prosimy o kontakt z nami w celu bezpłatnej konsultacji.
