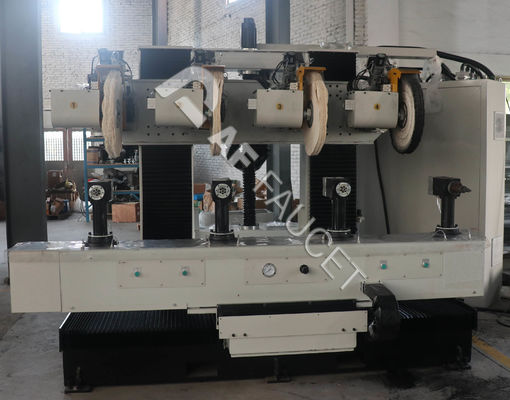

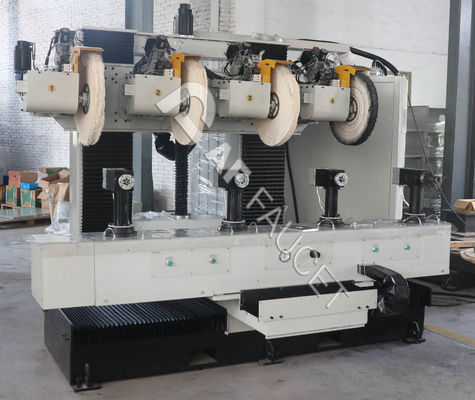

Automatyczna maszyna do polerowania
Model RTAF-AP04 to zaawansowany system konstrukcyjny, który zawiera 4 wrzutowce polerowe, automatyczne procesy polerowania mogą być zapisywane w programie do odwołania.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Specyfikacje techniczne
| Kod # |
Pozycja |
Specyfikacje |
| 1 |
Model nr. |
RTAF-AP04 |
| 2 |
Układ maszyny (L*W*H) mm |
4400*3400*2800 |
| 3 |
Zużycie energii (max./Ave.) kW |
40/25 |
| 4 |
Środowisko pracy |
3Ph, AC380V, 50Hz |
| 5 |
Maks. średnica mopu polerowania (mm) |
600 |
| 6 |
Min. Średnica mopu polerowania ((mm) |
300 |
| 7 |
Przebieg osi X (mm) |
1100 |
| 8 |
Przebieg osi Y (mm) |
1000 |
| 9 |
Przebieg osi Z (mm) |
700 |
| 10 |
Przebieg osi U (mm) |
± 90° |
| 11 |
Przesunięcie w osi V (mm) |
±720° |
| 12 |
Przebieg osi W (mm) |
±720° |
| 13 |
Recepty programu |
Nieograniczone przechowywanie |
| 14 |
Wosk polerowy |
Opcja stały/płynny |
| 15 |
Maksymalna prędkość osi X |
20 m/min. |
| 16 |
Maksymalna prędkość osi Y |
20 m/min. |
| 17 |
Maksymalna prędkość osi Z |
20 m/min. |
| 18 |
Maksymalna prędkość osi U |
30°/sek. |
| 19 |
Maksymalna prędkość osi V |
30°/sek. |
| 20 |
Maksymalna prędkość osi W |
30°/sek. |
E
Elektryczny system sterowania i obsługi
-- metoda komunikacji: CCLINK (może być również wyznaczana przez klienta);
- Zarówno szafa elektryczna, jak i zewnętrzna linia łącza z gniazdkami lotniczymi,
-- Dobre uszczelnienie i rozpraszanie ciepła (dwa wentylatory wydechowe 120*120);
PLC, ekran dotykowy, konwerter częstotliwości i inne główne elementy elektroniczne z marek Mitsubishi i Schneider.
-- Przygotuj blokadę drzwi bezpieczeństwa i siatkę bezpieczeństwa, zatrzymaj kontakty siatki bezpieczeństwa, a system zatrzyma się automatycznie po otwarciu drzwi;
- Tak.System polerowania rezerwuje interfejsy do modernizacji
-- Dostępne do tworzenia ciągłych linii produkcyjnych lub stacji roboczych;
-- Wspieranie połączenia systemu zarządzania warsztatami.
Zalety projektowania
1Automatyczna maszyna do polerowania jest wyłącznym systemem polerowania składającym się z 4 manipulatorów z 6 układami obrotowymi osi;Jednoczesne działanie wielu stacji zapewnia dużą elastyczność i wysoką wydajność produkcji.
2System sterowania przyjmuje włoską technologię sterowania ruchem PROMAX, o stabilnej wydajności i wysokiej dokładności sterowania.
3Metoda programowania: nauczanie programowania, z przenośnym urządzeniem ręcznym, zawiera tryb ręczny do symulacji polerowania wykonania i rejestracji ścieżki;Automatycznie działający model jest dostępny z wstępnie ustawionymi parametrami programu.
4. Wydajność kontroli ciśnienia polerowania i kompensacji zużycia: Gdy koło szlachetnego materiału jest zużyte,system może wykryć, że moment obrotowy stał się mniejszy i automatycznie kompensować we wszystkich kierunkach.
5. Kompensacja prędkości liniowej: gdy zewnętrzna średnica koła tkanin jest zmniejszona, system automatycznie zwiększa prędkość i kompensację;
6- ustawienie programu dodawania wosku polerowego: swobodne ustawienie czasu i częstotliwości rozpylania wosku w zależności od charakterystyki produktu.
7Całkowicie cyfrowe sterowanie, może przechowywać 50 programów.
8. Wyświetlacz języka CN/EN na panelu dotykowym. Jest do ustawienia wszystkich parametrów dla łatwej obsługi; wyświetlacz kodów błędów i strony alarmowe do szybkiego rozwiązywania problemów i naprawy.
Zapewniamy nie tylko sprzęt do polerowania, ale także wiemy, jak przenosić technologię, profesjonalne szkolenie i wsparcie techniczne dla obsługi maszyny i pisania programów.Proszę skontaktować się z nami już dziś dla bezpłatnej konsultacji.
