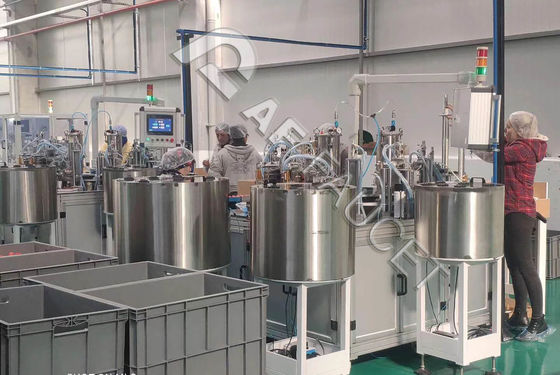

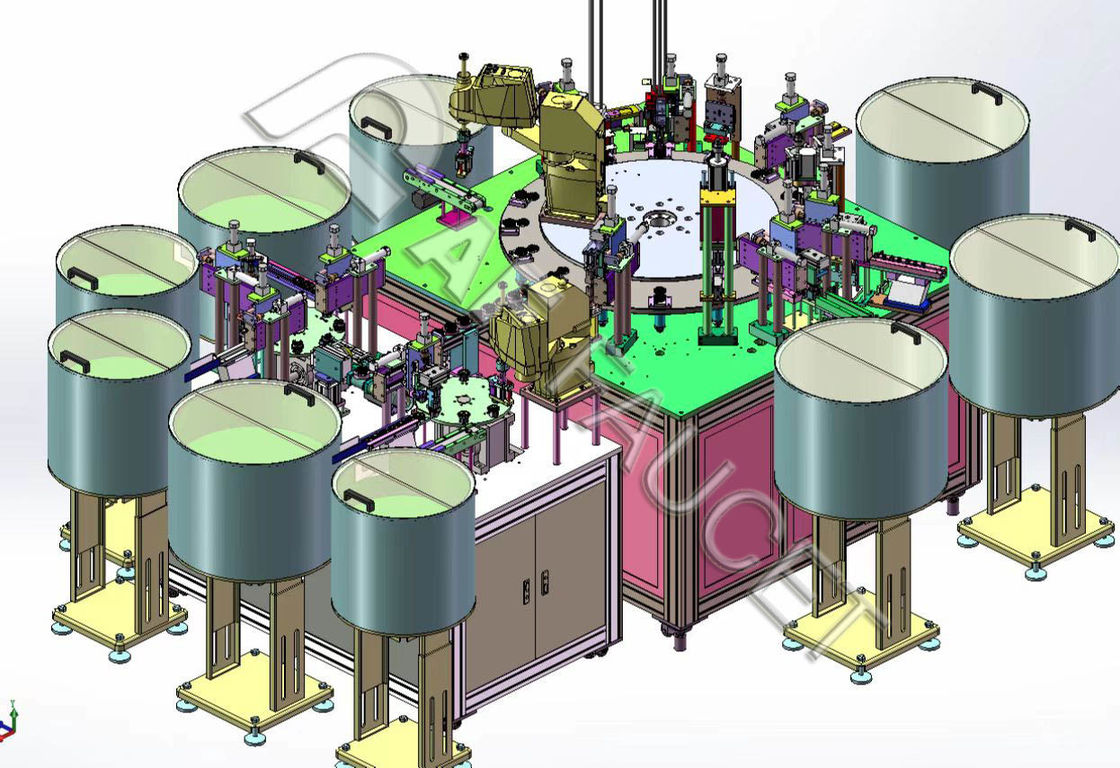

RTAF-CA004-F Kartridż z płaskimi nogami kranów automatycznie zmontuje stanowisko pracy

Jest to prawdziwa stacja robocza dla całkowicie automatycznej linii montażowej, w tym płaskoodstępnych zaworów rdzeniowych wewnętrznych i zewnętrznych pierścieni uszczelniających O.
Cała procedura jest obsługiwana przez jednego pracownika.

Produktywność: 500~900 jednostek/h

Moc robocza: 220 VAC, 2,5 kW, maksymalne zużycie powietrza: 0,12 l/h

Główne elementy elektroniczne

Robot: Japoński Epson SCARA (z 4 wrzutowcami) robot i aparat

Komponenty pneumatyczne FESTO lub marki SMC.

System sterowania: Omron PLC + 10" ekran dotykowy

Czujniki: KEYECNE lub niemiecki SICK lub japoński OMRON

Rozdzielacz: modele o wysokiej precyzji

Profile: Shanghai Meike brand

Pompy olejowe: chińska marka

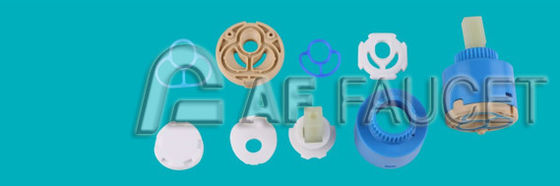

Procedury montażu:

1# Płyta ceramiczna (górna)

2# Pozycjonowanie DIC

3# Nakładanie tablicy kierowniczej

4# Przymocowanie tablicy kierowniczej

5# Olej (tłuszcz) na dyskach ceramicznych

6# Obciążenie wirnika

7# Ładowanie łusek

8# Przymocowanie powłoki ciała

9# Obsługa mechaniczna montażu

10# Rozładunek gotowego produktu

11# Wysoka podstawa stopy

12 # Wielki pierścień O

13# Podłoga stopy płaska

14# Wewnętrzny pierścień uszczelniający

15# Inspekcja

16# Ceramiczne tarcze (podłoga/dolna część)

Środowisko pracy

Temperatura środowiska pracy: 0 ≤ 45 °C;

wilgotność: 20 ≤ 90% RH;

Zasilanie: jednofazowe 220VAC, 50Hz, 6KVA

Powietrze sprężone: 3 kgf/cm, tolerancja: ±10%;
maksymalne zużycie: 0,12 l/h

Obszar instalacji: 3500mmX3500mmX1900mm

Brak silnej strefy magnetycznej i brak szkodliwych gazów w warsztacie

Zapewniamy dostosowane linie zgodnie z produktami klienta, przepustowością produkcji i planem układu warsztatu, prosimy o kontakt z nami w celu bezpłatnej konsultacji.
