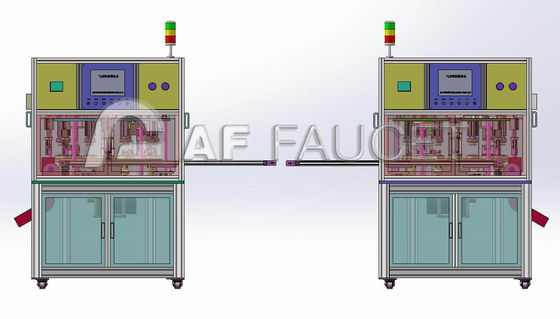

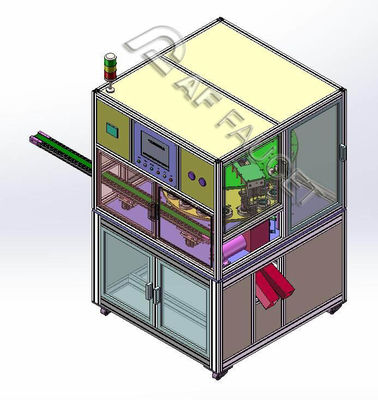

RTAF-CA006-HFI-Całkowicie automatyczna maszyna do kontroli rdzeni zaworów wysoko- i płaskich

Niniejsza maszyna badawcza jest przeznaczona wyłącznie do wykrywania wycieku powietrza i momentu obrotowego wkładów ceramicznych.

• Wykrycie szczelności powietrza (badanie wycieku powietrza): wprowadzenie gazu do wjazdu zaworu. According to the micron air pressure difference detected by high precision and high sensibility devices to check if there is increased pressure in the sealing space and judge the air tightness performance.

• Wykrywanie momentu obrotowego wkładu: z serwo-systemem z czujnikiem i obrotowym momentem obrotowym rdzenia zaworu w celu wykrycia, czy produkt jest kwalifikowany.

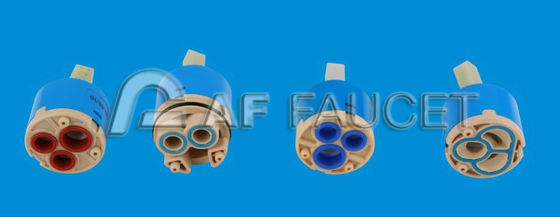

1Wykorzystanie: kontrola jakości 25/35/40 mm wkładów ceramicznych (modele o wysokiej stopie i płaskiej stopie): przecieki, moment obrotowy itp.

2Stabilny bieg, do 20 godzin bez przerwy.

3Czas cyklu testowania: 8 sekund, w zależności od standardu testowania klienta.

4Obróbki są chwytane do linii przez manipulator, a czas wykrywany jest dostosowywany zgodnie z życzeniami klienta.

5Ta maszyna testowa jest przyjazna dla środowiska, zielona technologia.

Kluczowe moduły

1System ładowania: system ten zawiera silnik, taśmę przenośną, mechanizm podziału, urządzenie podziałowe itp.Następnie transportowane do stacji roboczej Manipulator, manipulator chwyta wkłady do obszaru wykrywania i kończy pracę załadunku.

2System wykrywania: urządzenie do wykrywania wycieków, analizator, urządzenie do przechwytywania danych, czujnik siły, system serwo, nadajnik, zbieracz danych, wyświetlacz danych itp.,przyrząd wycieku i czujnik siły przekazują wykryte zmienne do nadajnika przez analizator, zbieracz danych itp., dane otrzymane przez nadajnik, a następnie zidentyfikowane przez centralny procesor PLC w celu zakończenia procesu wykrywania.

3System przenoszenia: system ten składa się z silnika, dzielnika, sterownika, urządzeń, pozycjonowania fotoelektrycznego i innych części mechanicznych.

A: Maszyna WSTATA W DZIAŁANIE, manipulator podawania chwyta wkłady i umieszcza je w podzielonej stacji załadunku.

B: Po przejściu wszystkich siedmiu stacji wykrywania: inspekcji przecieków i momentu obrotowego,manipulator ładowania chwyta produkt i umieszcza go w miejscu kwalifikowanym lub nie kwalifikowanym i jest przekazywany do następnej procedury roboczej przez linię transportową. "

4System sterowania: PLC + ekran dotykowy do sterowania wszystkimi wykrytymi danymi.

Środowisko pracy

Temperatura środowiska pracy: 0 ≤ 45 °C;

wilgotność: 20 ≤ 90% RH;

Zasilanie: jednofazowe 220VAC, 50Hz, 1,5KVA

Powietrze sprężone: 4 kgf/cm, tolerancja: ±10%;

Obszar instalacji: 2000mmX1300mmX1900mm

Brak silnej strefy magnetycznej, brak szkodliwych gazów w warsztacie

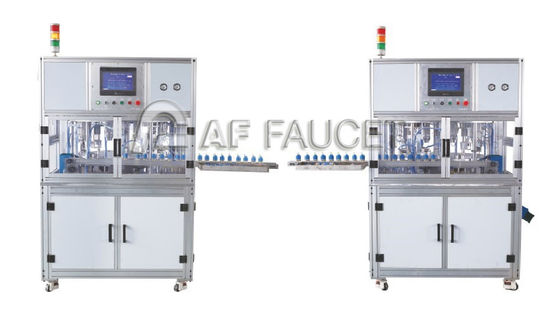

1. Automatyczna linia kontroli jakości rdzeni zaworów (badanie wycieków powietrza, szczelności itp.)


2. Główny system sterowania:

   W celu monitorowania całej procedury pracy linii produkcyjnej: przepustowość produkcji dla każdej stacji roboczej;

   wykres jakości produkcji;

   Alarmy w przypadku awarii i ostrzeżenia o awariach dla każdego modułu i części.



Zapewniamy dostosowane linie zgodnie z produktami klienta, przepustowością produkcji i planem układu warsztatu, skontaktuj się z nami w celu bezpłatnej konsultacji.
