Model RTAF-AP04 to zaawansowany system konstrukcyjny, który zawiera 4 wrzutowce polerowe, automatyczne procesy polerowania mogą być zapisywane w programie do odwołania.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Poleryzacja z 4 wrzutowcami (automatyczna funkcja kompensacji)
Maszyna do polerowania z czterema wrzodowcami jest zaprojektowana z modułem odpornym na eksplozję pyłu
Wykonane z elementami pneumatycznymi SMC i AirTac;
System polerowania woskowania stałego
Główny mechanizm przesyłowy jest zaprojektowany tak, aby odpowiadał różnym materiałom polerowym: kółkom tkaninnym i kółkom lnianym
System sterowania noszeniem koła mopu:
Odpowiedź: Aby poznać cykl produkcji lub wydajność i obliczyć zużycie koła mopu.
B: Aby wprowadzić parametry do systemu programu makro robota, kwota rekompensaty zostanie automatycznie dodana i odejmowana w systemie współrzędnych,
C: Aby zapewnić, że każdy produkt jest w kontakcie z kołem z tkaniny przez cały czas z taką samą siłą, a ogólny program makro posiada alarm przypominający operatorowi o automatycznej zmianie kół.

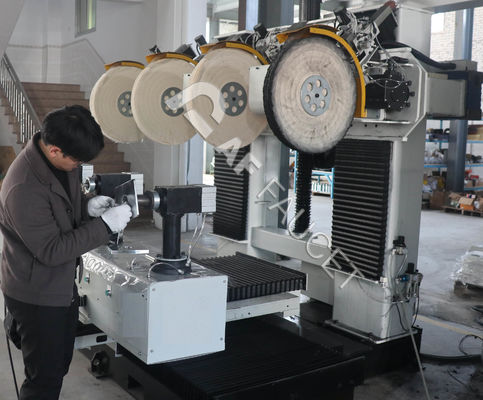

Polerowanie z czteroma wrotami z kołami mopu
Specyfikacje techniczne
| Kod # |
Pozycja |
Specyfikacje |
| 1 |
Model nr. |
RTAF-AP04 |
| 2 |
Układ maszyny (L*W*H) mm |
4400*3400*2800 |
| 3 |
Zużycie energii (max./Ave.) kW |
40/25 |
| 4 |
Środowisko pracy |
3Ph, AC380V, 50Hz |
| 5 |
Maks. średnica mopu polerowania (mm) |
600 |
| 6 |
Min. Średnica mopu polerowania ((mm) |
300 |
| 7 |
Przebieg osi X (mm) |
1100 |
| 8 |
Przebieg osi Y (mm) |
1000 |
| 9 |
Przebieg osi Z (mm) |
700 |
| 10 |
Przebieg osi U (mm) |
± 90° |
| 11 |
Przesunięcie w osi V (mm) |
±720° |
| 12 |
Przebieg osi W (mm) |
±720° |
| 13 |
Recepty programu |
Nieograniczone przechowywanie |
| 14 |
Wosk polerowy |
Opcja stały/płynny |
| 15 |
Maksymalna prędkość osi X |
20 m/min. |
| 16 |
Maksymalna prędkość osi Y |
20 m/min. |
| 17 |
Maksymalna prędkość osi Z |
20 m/min. |
| 18 |
Maksymalna prędkość osi U |
30°/sek. |
| 19 |
Maksymalna prędkość osi V |
30°/sek. |
| 20 |
Maksymalna prędkość osi W |
30°/sek. |
Środowisko pracy
Przestrzeń bezpieczeństwa operacji: 6000*4500*3200 mm
napięcie standardowe 380V
Maksymalna moc: 40 kW; Maksymalny prąd: przełącznik powietrza 80A
Ciśnienie sprężonego powietrza: 0,6-0,8MPa, powietrze musi być suszone, czyszczone, filtrowane
Cement mięty o grubości większej niż 220 mm, masa łożyska: 200N/mm2
W celu uzyskania wysokiej wydajności i stabilnej jakości dokładność otworów przedmiotu pracy jest kontrolowana w zakresie 0,5 mm,
E
Elektryczny system sterowania i obsługi
-- metoda komunikacji: CCLINK (może być również wyznaczana przez klienta);
- Zarówno szafa elektryczna, jak i zewnętrzna linia łącza z gniazdkami lotniczymi,
-- Dobre uszczelnienie i rozpraszanie ciepła (dwa wentylatory wydechowe 120*120);
PLC, ekran dotykowy, konwerter częstotliwości i inne główne elementy elektroniczne marek Mitsubishi i Schneider.
-- Przygotuj blokadę drzwi bezpieczeństwa i siatkę bezpieczeństwa, zatrzymaj kontakty siatki bezpieczeństwa, a system zatrzyma się automatycznie po otwarciu drzwi;
- Tak.System polerowania rezerwuje interfejsy do modernizacji
-- Dostępne do tworzenia ciągłych linii produkcyjnych lub stacji roboczych;
-- Wspieranie połączenia systemu zarządzania warsztatami.
Strona programu polerowania
Zapewniamy nie tylko sprzęt do polerowania, ale wiemy, jak przenieść technologię, profesjonalne szkolenie i wsparcie techniczne dla obsługi maszyny, i pisanie programów.Proszę skontaktować się z nami już dziś dla bezpłatnej konsultacji.
